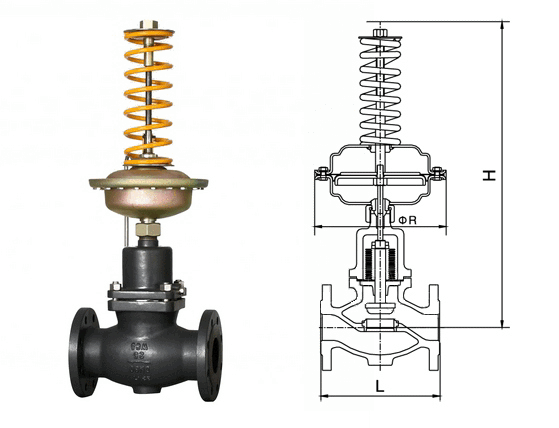

自力式閥后壓力調節閥
閥門型號：ZZYP-16B
通徑規格：DN15～DN250mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa
適用溫度：0℃-200℃
應用范圍：氣體、液體及蒸汽介質
產品特點：減壓、穩壓（用于閥后壓力調節）
通徑規格：DN15～DN250mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa
適用溫度：0℃-200℃
應用范圍：氣體、液體及蒸汽介質
產品特點：減壓、穩壓（用于閥后壓力調節）
產品咨詢熱線：021-52735798
自力式閥后壓力調節閥概述：
ZZYP-16B自力式閥后壓力調節閥主要用于控制閥后壓力，亦可稱之為減壓閥，通過感應閥后壓力的變化，來調整閥芯打開的開度，從而實現控制閥后壓力在設定點。自力式壓力調節閥能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整，廣泛應用于氣體、液體及蒸汽介質減壓、穩壓（用于閥后壓力調節）的自動控制。
自力式閥后壓力調節閥特點：
自力式閥后壓力調節閥通俗的說，就是控制閥后的壓力，由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，控制閥關閉。
自力式閥后壓力調節閥參數：
自力式閥后壓力調節閥參數：
| 技術參數 | |||
| 公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
| 公稱壓力 | PN1.6、4.0MPa | ||
| 法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) | ||
| 閥體材料 | 鑄鋼、不銹鋼 | ||
| 閥芯材料 | 硬密封:不銹鋼 | ||
| 軟密封:不銹鋼鑲嵌橡膠圈 | |||
| 壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) | ||
自力式閥后壓力調節閥工作原理：
自力式壓力調節閥用于控制閥后壓力調壓閥的作用方式為壓閉型，介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如果閥后壓力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。
自力式閥后壓力調節閥溫度范圍：
自力式閥后壓力調節閥溫度范圍：
| 允許工作溫度 | |||
| 公稱通徑 | 15-125mm | 150-250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長≤200℃ | ||
| 冷卻罐和散熱≤200℃ | 冷卻罐和加長≤200℃ | ||
| 軟密封 | ≤150℃ | ||
| 結構組成 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 閥體 | 閥座 | 閥軸 | 閥蓋 | 膜蓋 | 膜片 | 彈簧 | 調節螺母 | 導壓管 | 波紋管 | 平衡膜片 | 充注閥 |
