首頁 > 產品中心 > 調節閥系列 > 自力式調節閥 > 自力式閥前壓力調節閥

自力式閥前壓力調節閥

閥門型號：ZZYP-16K
通徑規格：DN15～DN250mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa
適用溫度：0℃-200℃
應用范圍：液體、氣體和蒸汽介質
產品特點：泄壓、恒壓(用于閥前壓力調節)

產品咨詢熱線：021-52735798

產品詳細

自力式閥前壓力調節閥概述：

ZZYP-16K自力式閥前壓力調節閥是指泄壓、穩壓（用于閥前壓力調節）的自動控制，也可通俗的稱之為背壓閥，主要通過感應閥前壓力的變化，來調整閥芯打開的開度，從而實現控制閥前壓力在設定點。自力式閥前壓力調節閥由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥前壓力控制的作用，當閥前壓力升高時，控制閥開啟。

自力式閥前壓力調節閥特點：

自力式閥前壓力調節閥最大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整，直接利用被調介質的能量，來操縱調節機構，從而實現自動控制，具有動作靈敏，密封性好，壓力設定點波動力小等優點！

自力式閥前壓力調節閥參數：

技術參數
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鋼、鑄不銹鋼
閥芯材料	硬密封：不銹鋼
閥芯材料	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式閥前壓力調節閥工作原理：

自力式壓力調節閥用于控制閥前壓力的調壓閥，閥的作用方式為壓開型，介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如果當閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。

自力式閥前壓力調節閥溫度范圍：

允許工作溫度
公稱通徑		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
		冷卻罐和散熱≤200℃	冷卻罐和加長≤200℃
	軟密封	≤150℃

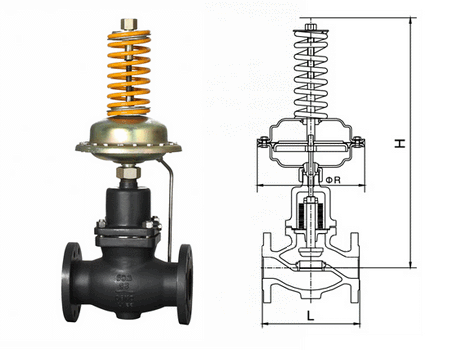

結構組成
1	2	3	4	5	6	7	8	9	10	11	12
閥體	閥座	閥軸	閥蓋	膜蓋	膜片	彈簧	調節螺母	導壓管	波紋管	平衡膜片	充注閥
