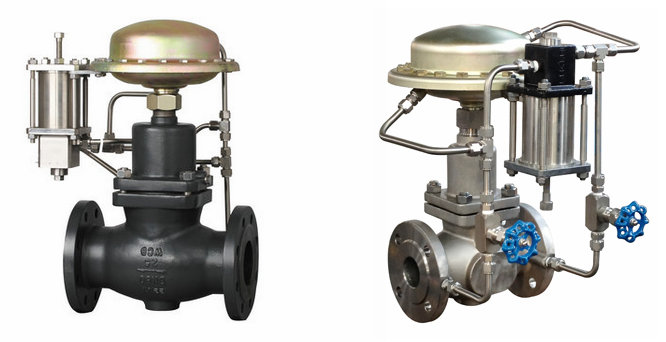

帶指揮器自力式調節閥

閥門型號：ZZYVP
通徑規格：DN15～DN250mm
結構形式：直通式
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa
適用溫度：-30°～ 350°
應用范圍：非腐蝕性的液體、氣體和蒸汽
產品特點：控制精度比一般自力閥高一倍左右

產品咨詢熱線：021-52735798

產品詳細

帶指揮器自力式壓力調節閥概述：

ZZYVP帶指揮器操作式自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的指揮器組成，簡單的說一般情況下直接作用式自力閥的控制精度不高，二帶指揮器的目的是為了增加控制精度。該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值。

帶指揮器自力式壓力調節閥特點：

帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現，在運行中可隨意調整，控制精度比一般直接操作作用式自力閥高一倍左右，適合于控制精度要求高的場合；檢測、執行元件由耐高溫材料制作，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。

帶指揮器自力式壓力調節閥參數：

技術參數
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鋼、鑄不銹鋼
閥芯材料	硬密封：不銹鋼
閥芯材料	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

帶指揮器自力式壓力調節閥工作原理：

指揮器操作型自力式壓力調節閥，當被調介質的壓力升高，作用在主閥膜片下面的壓力就大于上面的壓力，閥芯向上移動，使流通截面減小，這樣，閥后壓力稍微下降；反之，當被調介質的壓力降低時，作用在指揮器膜片上的壓力減小。

帶指揮器自力式壓力調節閥溫度范圍：

允許工作溫度
公稱通徑		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
		冷卻罐和散熱≤350℃※	冷卻罐和加長≤350℃※
	軟密封	≤150℃
