電動三片式球閥
閥門型號：Q911F，Q911H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-29℃～300℃
應用范圍：蒸汽、水、油品、空氣和腐蝕性介質等
產品特點：體積小，結構緊湊，承受壓力大，安裝或拆卸特別方便
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-29℃～300℃
應用范圍：蒸汽、水、油品、空氣和腐蝕性介質等
產品特點：體積小，結構緊湊，承受壓力大，安裝或拆卸特別方便
產品咨詢熱線：021-52735798
電動三片式球閥概述：
電動三片式球閥（電動內螺紋球閥）由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的最大優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
電動三片式球閥原理：
三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。
|
電動三片式球閥標準規范：
測試檢驗：API598，EN12266
螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，
ISO228/1 JIS B 0203 對焊接端：ASME B16025
套焊接端：ASME B16.11
閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238
|

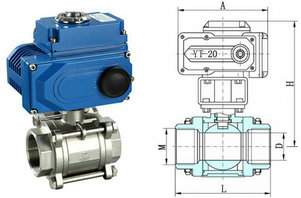

 電動三片式球閥結構圖
|
電動三片式球閥技術參數：
| 公稱通徑 | DN15～DN100(mm) | ||
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa | ||
| 連接形式 | 內螺紋、焊接式 | ||
| 驅動方式 | 電源驅動（可防爆，可帶手動裝置） | ||
| 電源電壓 | AC220V、AC380V（其他定制DC24等） | ||
| 動作范圍 | 0～90° | ||
| 結構形式 | 三片式球閥 | ||
| 閥體材質 | 碳鋼、不銹鋼304、316、316L | ||
| 信號反饋 | 有源信號、S無源信號 | ||
| 作用形式 | 單作用（彈簧復位），雙作用（氣開氣關） | ||
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) | ||
| 適用介質 | 液體、油、空氣和腐蝕性介質等 | ||
| 控制方式 | 開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) | ||
電動片式球閥分類與區別：
電動一片式球閥是一體式的，由一個塞頭將球體固定，如此方便了它的維修，可用于要求快開快閉的工況中。
電動二片式球閥為兩部分組成，由兩片閥體夾住球體而固定起來，維修相對比較復雜，中間螺絲的松緊度關系到是否會漏氣。
電動三片式球閥跟二片式球閥類似，由左右端蓋，還有中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種承受的壓力要高些。

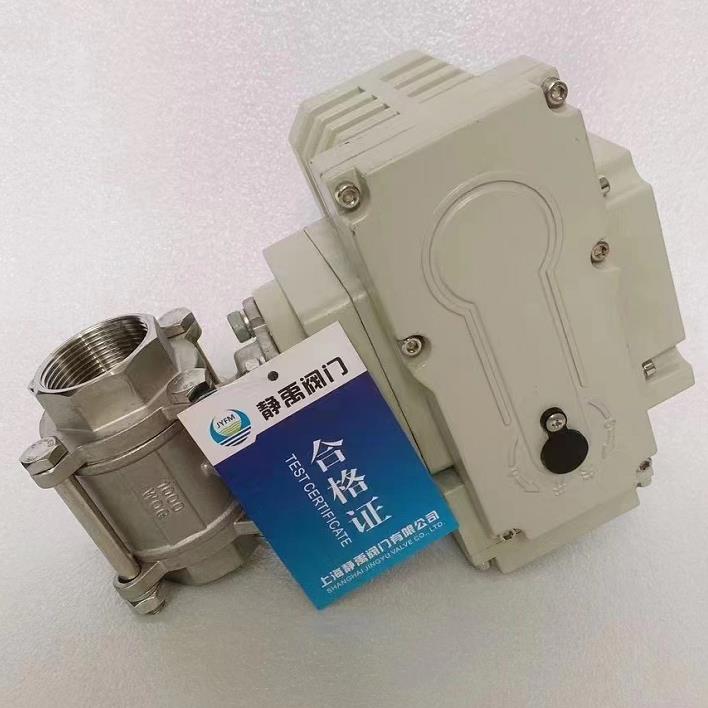

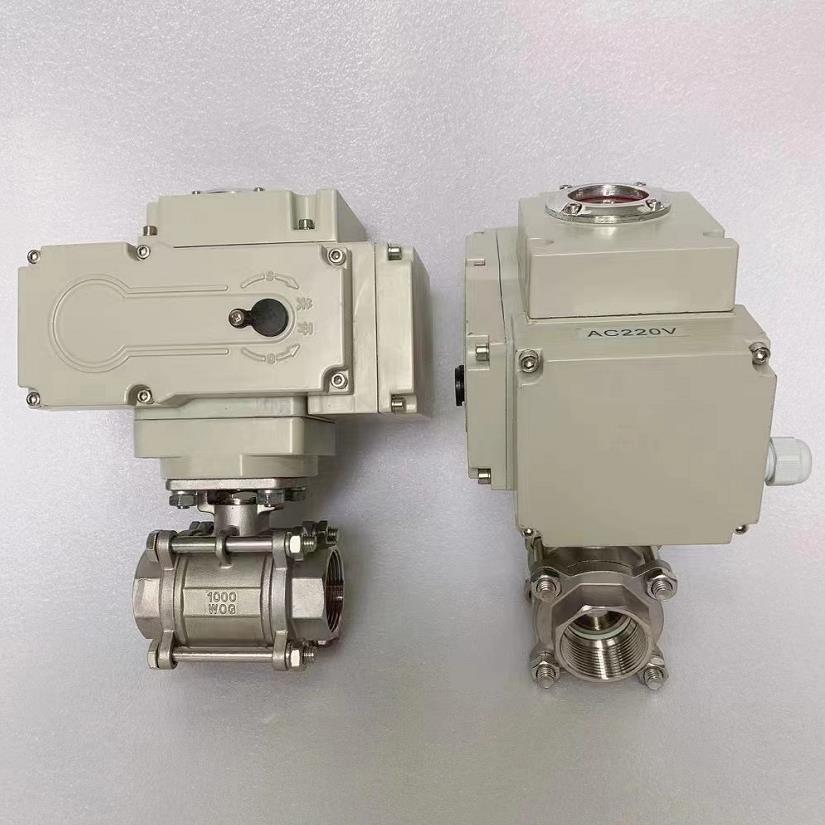

電動三片式球閥圖片
 |
