氣動法蘭蝶閥
閥門型號：D641X，D641F46，D643H
通徑規格：DN50～DN1200
結構形式：中線式、三偏心（軟密封，硬密封）
閥體材質：碳鋼、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：軟密封≤150℃，硬密封≤450℃
應用范圍：氣體、水、蒸氣、油品、腐蝕性介質等
產品特點：密封可靠，可用于壓力高，及口徑相對較大的場合
通徑規格：DN50～DN1200
結構形式：中線式、三偏心（軟密封，硬密封）
閥體材質：碳鋼、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：軟密封≤150℃，硬密封≤450℃
應用范圍：氣體、水、蒸氣、油品、腐蝕性介質等
產品特點：密封可靠，可用于壓力高，及口徑相對較大的場合
產品咨詢熱線：021-52735798
氣動法蘭蝶閥概述：
氣動法蘭蝶閥由法蘭式蝶閥與氣動執行器組成，蝶閥閥體兩端法蘭與管道法蘭進行連接，具有密封性能相對可靠的優點。氣動法蘭蝶閥按密封形式可分為彈性密封和金屬密封，彈性密封材料有丁晴橡膠、氟橡膠，其中硬密封碟閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。相比對夾式蝶閥來說，氣動法蘭蝶閥的可耐壓性較高，一般情況下壓力高的工況中都采用法蘭式蝶閥。

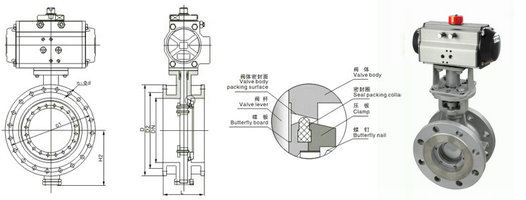

氣動法蘭蝶閥結構圖
氣動法蘭蝶閥結構圖
氣動法蘭蝶閥優點及應用：
1，其中金屬硬密封蝶閥可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能。
2，氣動法蘭蝶閥執行器分為單作用和雙作用，單作用有常開常閉兩種形式，可在緊急情況下復位到初始狀態（開啟或關閉）。
3，可裝配閥門定位器，對管道介質的各項參數進行比例式調節，實現自動化控制。
4，流體阻力較小，中大口徑的氣動法蘭蝶閥全開時流通面積較大，啟閉迅速省力。
5，主要適用于石油、冶金、化工、電力、石油、城市供熱系統水道管路上以及腐蝕性介質，作為調節和截流設備使用。
氣動法蘭蝶閥標準規范：
|
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
根據不同控制和要求可選擇下列附件： 切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 |
 |
氣動法蘭蝶閥參數說明：
| 公稱通徑 | DN50～DN1200(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa |
| 連接形式 | 法蘭式連接 |
| 驅動形式 | 氣源驅動（壓縮空氣5～7bar） |
| 閥體結構 | 軟密封（中線型），硬密封（雙偏心，三偏心） |
| 適用溫度 | 軟密封≤150℃，硬密封≤450℃ |
| 泄露量Q | 按GB/T4213-92，為Kv值的10-4，（軟密封：零泄露） |
| 閥體材質 | 碳鋼、不銹鋼304、不銹鋼316 |
| 控制方式 | 開關型（開關兩位切斷），調節型(4～20mA控制) |
| 作用形式 | 單作用（常開,常閉,彈簧復位）,雙作用（氣開氣關式） |
氣動法蘭蝶閥工作原理：
氣動法蘭蝶閥通過壓縮空氣進入執行機構，驅動執行器帶動蝶板做90度旋轉運動，來作為管道開關和調節流量使用。所謂開關模式控制，即只做閥門開啟和關閉之用。而調節型控制是在氣動執行器裝配閥門定位器，輸入相應的信號，對蝶閥碟版進行0-90度的任意調節，實現對介質流量、壓力、溫度等參數的控制。氣動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封蝶閥，密封圈可以鑲嵌在閥體上或附在蝶板上面，有極好的密封性能，缺點是受溫度限制的缺陷不適用于高溫場所。采用金屬密封的蝶閥能適應較高的工作溫度，一般比彈性密封的蝶閥壽命長，但很難做到完全密封。

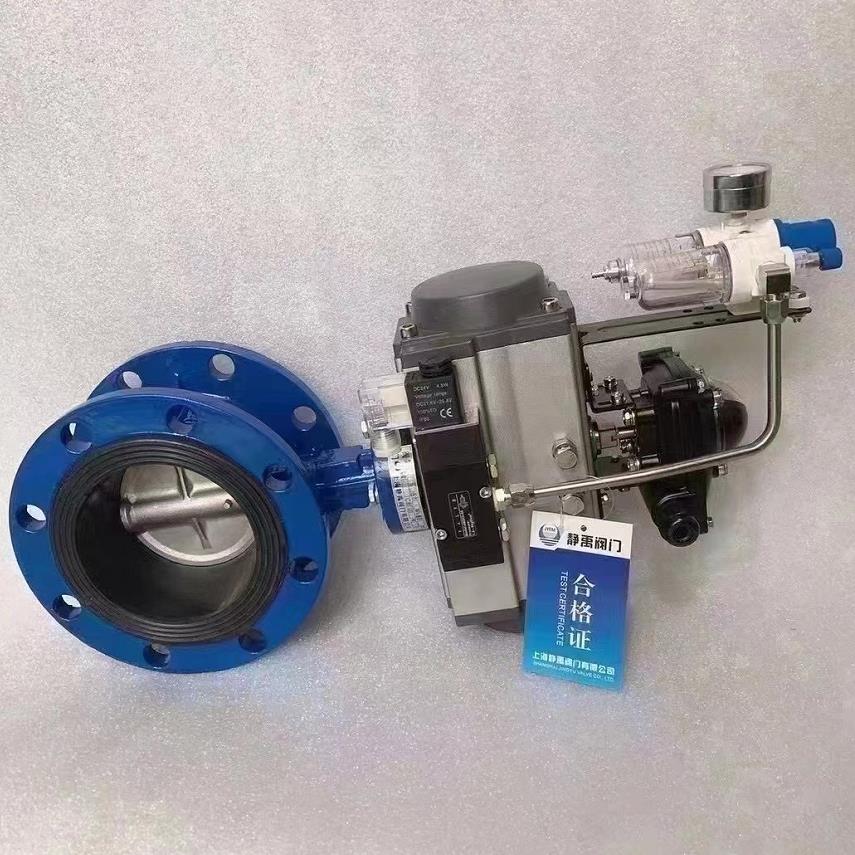

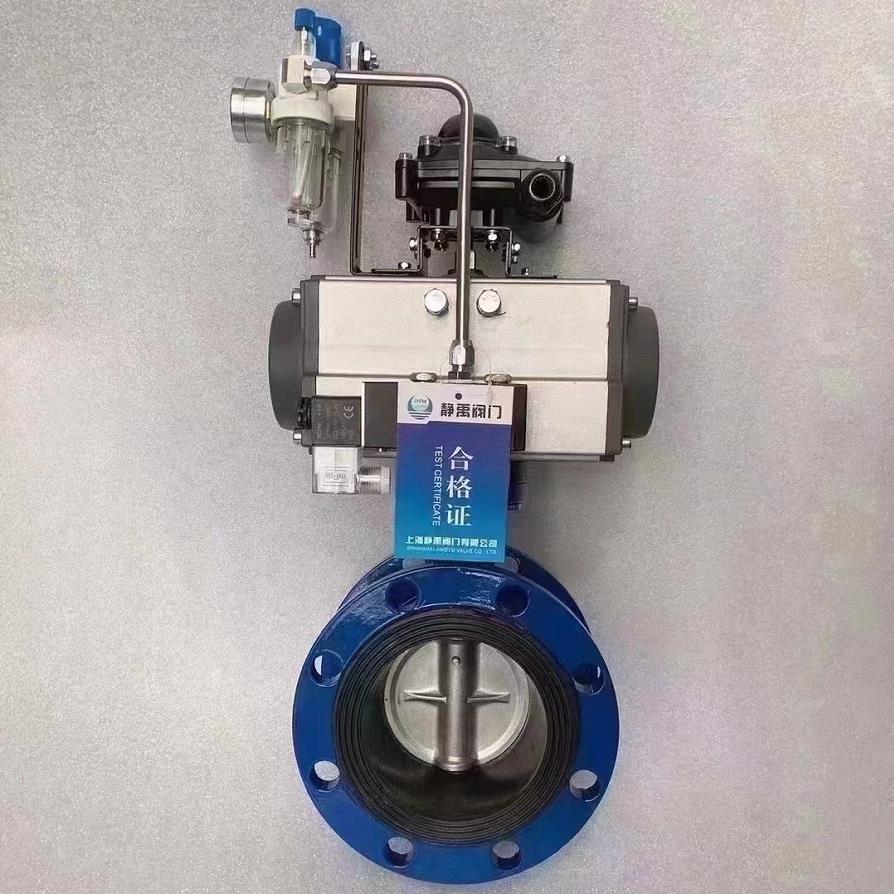

氣動法蘭蝶閥圖片
 |
