電動硬密封蝶閥
閥門型號：D943H，D973H
通徑規格：DN50～DN1200
結構形式：三偏心硬密封(對夾式,法蘭)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：燃?xì)狻⑺怏w、油品及腐蝕性介質
產品特點：壽命長，啟閉無摩擦，使用范圍廣，可用于高溫高壓
通徑規格：DN50～DN1200
結構形式：三偏心硬密封(對夾式,法蘭)
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：燃?xì)狻⑺怏w、油品及腐蝕性介質
產品特點：壽命長，啟閉無摩擦，使用范圍廣，可用于高溫高壓
產品咨詢熱線：021-52735798
電動硬密封蝶閥概述：
電動硬密封蝶閥采用三偏心結構，密封面之間無摩擦傳動，具有抗磨損、機械性能好、耐高溫、耐高壓及使用壽命長等特點，按連接方式不同分為對夾式和法蘭，可用于多種不同管道，以及具有腐蝕性介質的場所。電動硬密封蝶閥密封件采用金屬材料或其它較硬材質所制成，如不銹鋼+硬質合金，廣泛應用于介質溫度≤550℃的化工、環保處理、燃?xì)狻⒂推贰⒄羝⑺案g性介質的多種管路中，做開關截?cái)嗷虬俜直日{(diào)節使用！

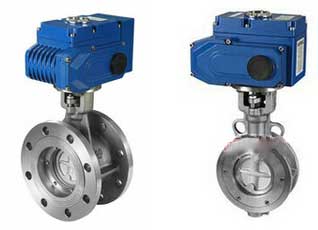

電動法蘭硬密封蝶閥 電動對夾式硬密封蝶閥
電動硬密封蝶閥原理：
電動硬密封蝶閥由電動執行器和金屬密封蝶閥組成，通過電動執行機構的電源驅動來開啟或關閉閥門，閥桿帶動碟板在0-90°的范圍內做來回旋轉的動作。也可根據工況需要裝配智能調節型執行器，對蝶閥碟板的開度大小進行任意調節，從而控制介質的溫度、流量、壓力、液位等各項參數的精確控制。在高壓高溫下可保持良好操作，比較耐磨損，機械性好，使用壽命長，但密封性能比軟密封蝶閥較差！
電動硬密封蝶閥參數指導：
| 公稱通徑 | DN50～DN1200(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa |
| 連接方式 | 對夾式、法蘭連接 |
| 密封形式 | 金屬硬密封 |
| 電源電壓 | AC220V、AC380V（其他定制DC24等） |
| 動作范圍 | 0～90° |
| 閥體材質 | 碳鋼、不銹鋼304、不銹鋼316 |
| 工作場合 | 水、氣體、油品及腐蝕性介質等(可高溫高壓場合) |
| 溫度范圍 | 碳鋼：-29℃～450℃ 不銹鋼：-40℃～450℃ |
| 控制方式 | 開關模式(開關兩位控制)、智能調節型(4～20mA模擬量信號控制) |
電動硬密封蝶閥零件材質： （以下材料均可選擇性）
閥體：鑄鐵、鑄鋼、不銹鋼（304.316）
蝶板：鑄鋼、合金鋼(鍍硬鉻)、不銹鋼
密封圈：不銹鋼、聚內脂、抗磨材料
閥桿：2Cr13、1Cr13不銹鋼
填料：柔性石墨
|

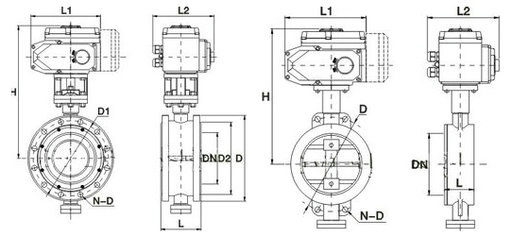

 電動硬密封蝶閥結構（法蘭式） 電動硬密封蝶閥結構（對夾式）
|
電動硬密封蝶閥和電動軟密封蝶閥的區別：
1、軟密封使用于低壓及常壓場所，硬密封可使用于中高壓工況。
2、軟密封用于低溫，常溫環境，硬密封可用于低溫、常溫、高溫等環境。
1、軟密封使用于低壓及常壓場所，硬密封可使用于中高壓工況。
2、軟密封用于低溫，常溫環境，硬密封可用于低溫、常溫、高溫等環境。
3、軟密封蝶閥多為中線型結構，硬密封一般是單偏心、雙偏心和三偏心蝶閥結構。
4、軟密封蝶閥比三偏心硬密封蝶閥密封性能比較好，但三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
電動硬密封蝶閥和電動軟密封蝶閥的優缺點：
硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
軟密封蝶閥多適用于含腐蝕性等常溫管路做啟閉及調節，硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。
