調節型氣動球閥與開關型氣動球閥的區別？

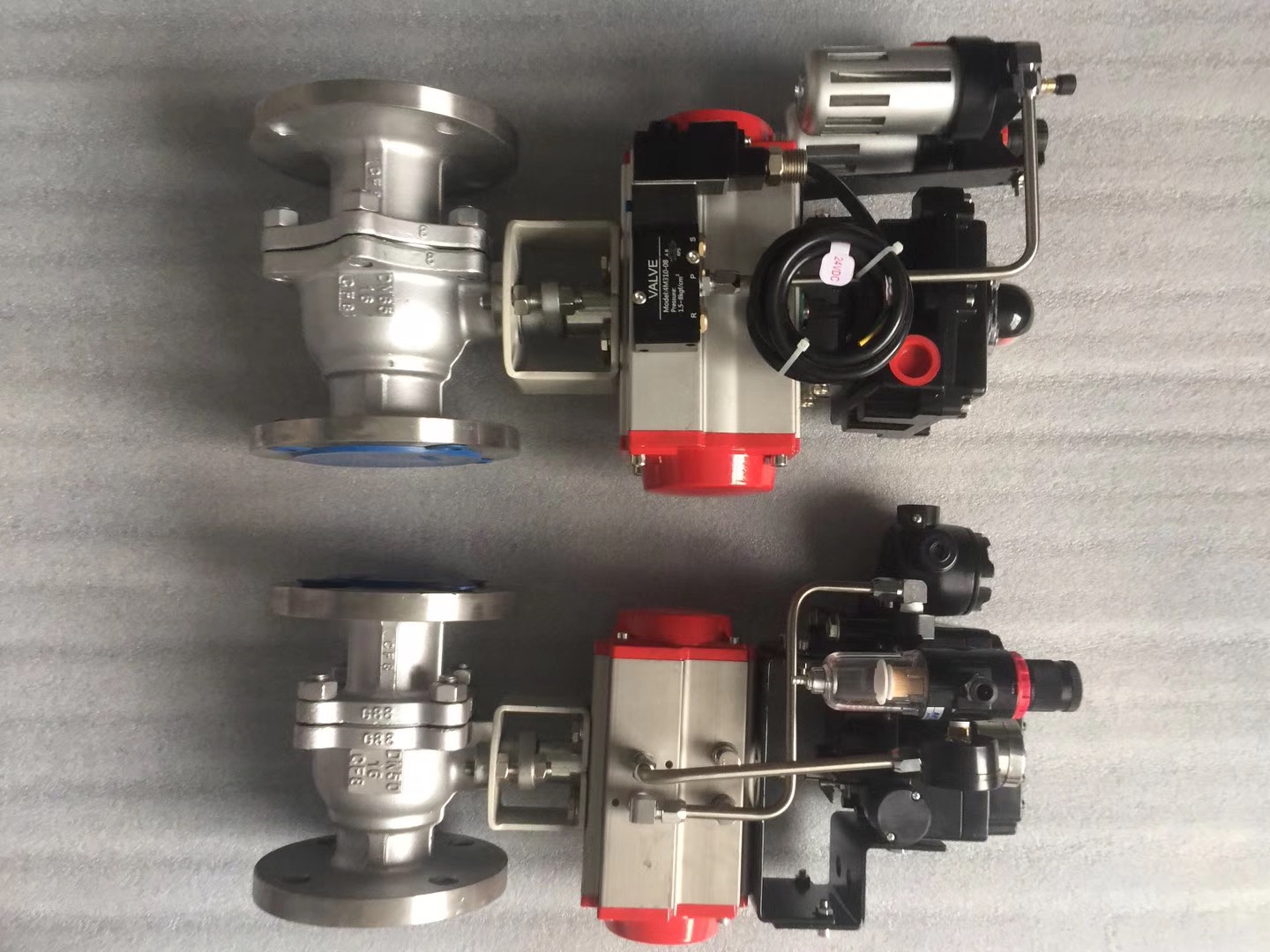

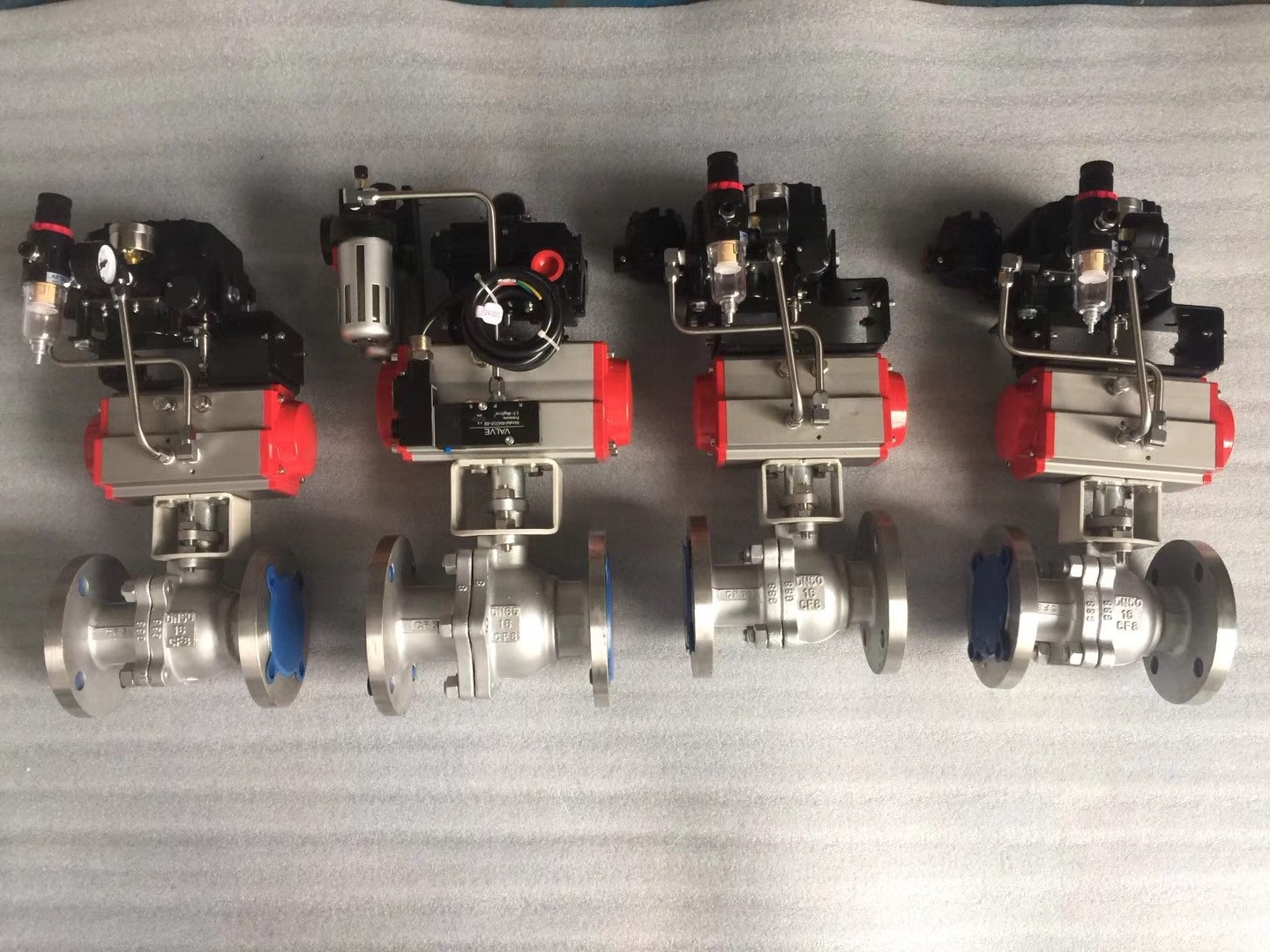

調節型氣動球閥原理：
調節型氣動球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作，從而達到閥門的開啟和關閉。它與閥門定位器配套使用，可根據球閥閥芯旋轉的角度及開度的大小，實現對介質流量不同程度的比例調節。當氣動執行機構接收控制系統發出的信號時，按控制信號壓力的大小產生相應的推力，推動調節機構帶動閥芯動作，完成對管路內介質的流量和壓力調節，具有額定流量系數大，密封效果好，調節性能靈敏等特點。
開關型氣動球閥動作原理：
當開關型氣動球閥壓縮氣體通過電磁閥或其他控制器進入氣缸的一端，推動活塞開始移動，通過活塞桿，曲柄，立軸等傳動機構，使球芯以立軸為中心旋轉90°，使球閥由開（或關）的狀態變?yōu)殛P(guān)（或開）的狀態，達到對管道內介質的自動控制。氣動開關球閥在氣缸式執行機構側面有兩個G1/4"的螺孔，可以通過連接板安裝電磁換向閥，頂部也有兩個M10X1的螺孔，可以通過支承件安裝兩個行程開關，中心旋轉頂端可用扳手進行手動操作。
氣動閥門才需要配附件，電動的一般是不需要的。氣動球閥的開關型和調節型是通過配不同的附件來實現的。開關型一般配電磁閥、限位開關、過濾減壓閥。調節型一般配電器定位器、過濾減壓閥。
下面分別介紹下這些附件的用途:
1. 限位開關:把現場閥門(列如球閥)是否開到位或者關到位反饋到控制室。限位開關分普通型和防爆型,分機械式、感應式。
2. 電磁閥:全稱是電磁換向閥。功能是用通斷電去切換氣源，實現閥門的開啟和關閉。雙作用執行器配2位5通電磁閥，單作用執行器配2位3通電磁閥。電磁閥分AC220V DC24V AC24 AC110V，分普通型和防爆型，分單電控和雙電控，單電控是通點開，斷電關，如果閥門需要一直保持開啟，則需要持續通電，容易發熱，減少使用壽命。雙電控是兩頭都有一個線圈，對其中一個通電開，斷電保持原位，對另一個通電關，只需要在開關瞬間進行通電，其余時間可以不用通電，可以延長使用壽命。
3. 過濾減壓閥:過濾減壓閥是過濾空氣的水分雜質，和減壓用，此附件可以增長汽缸和電磁閥的使用壽命。型號也特別多，有單獨的過濾器，單獨的減壓閥，也有過濾減壓，也有過濾減壓油霧器一體。即單聯件，兩聯件，三聯件。一般根據用戶的需要選配，建議閥門上面最低也得選擇一個單聯件。
4、電氣閥門定位器:和閥門組成一個閉環的自動控制回路，通過輸入4-20mA來調節閥門的開度。定位器分為直行程和角行程，直行程的安裝在直行程閥門(例如調節閥)上，角行程的安裝在角行程閥門(例如球閥蝶閥)上。定位器還分單作用和雙作用。電氣閥門定位器可以選擇是否帶輸出，也就是帶反饋，即把實際開度反饋到控制室，輸出一般是4-20mA。電氣閥門定位器分為機械式和智能式。
 |
